【Zhejiang, Chiny】 - Za potężnym rykiem silnika kryje się podstawowa zasada fizyki, która decyduje o płynności, wydajności i trwałości: równowaga obrotowa. Będąc „kręgosłupem mocy” silnika, stan równowagi samego wału korbowego bezpośrednio determinuje poziom wibracji, hałas i trwałość łożysk całej maszyny. Prowadzi to do zasadniczego pytania: w jaki sposób dokładnie dochodzi do niewyważenia wału korbowego? Jako krajowe przedsiębiorstwo-technologiczne zajmujące się produkcją wałów korbowych z kutej stali, Zhejiang Weilin Mechanical Co., Ltd. będzie korzystać ze swojego nadchodzącego nowego produktu,kotwał korbowy 3512(powiązany numer części:128 6786), jako studium przypadku, które zawiera-głęboką analizę tego wyzwania inżynieryjnego i jego ostatecznego rozwiązania.

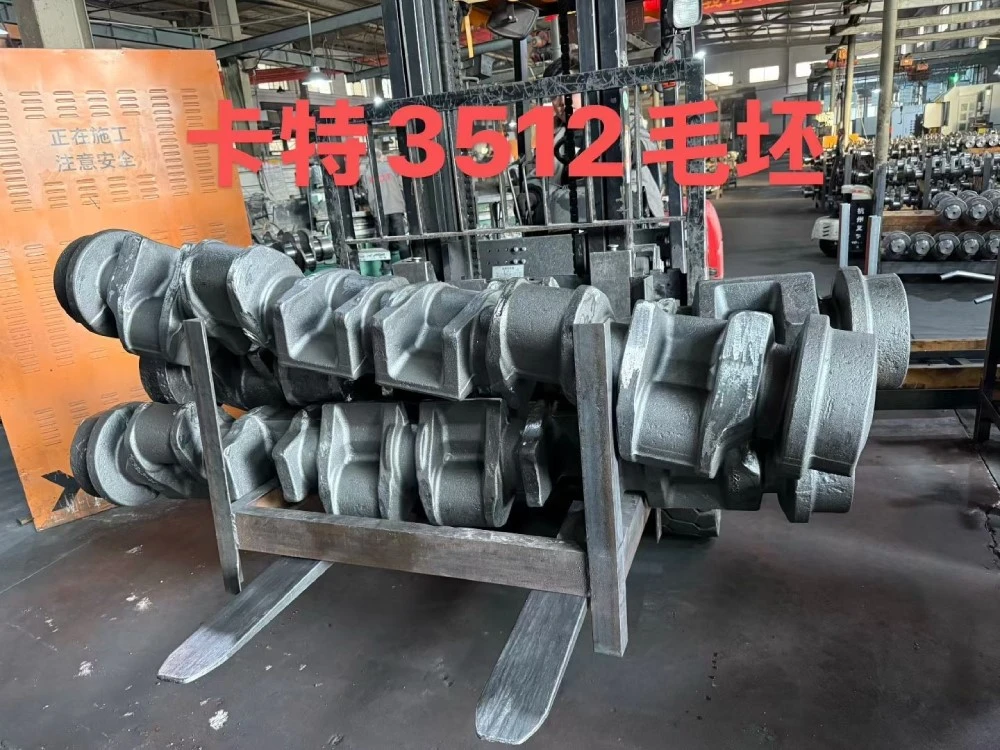

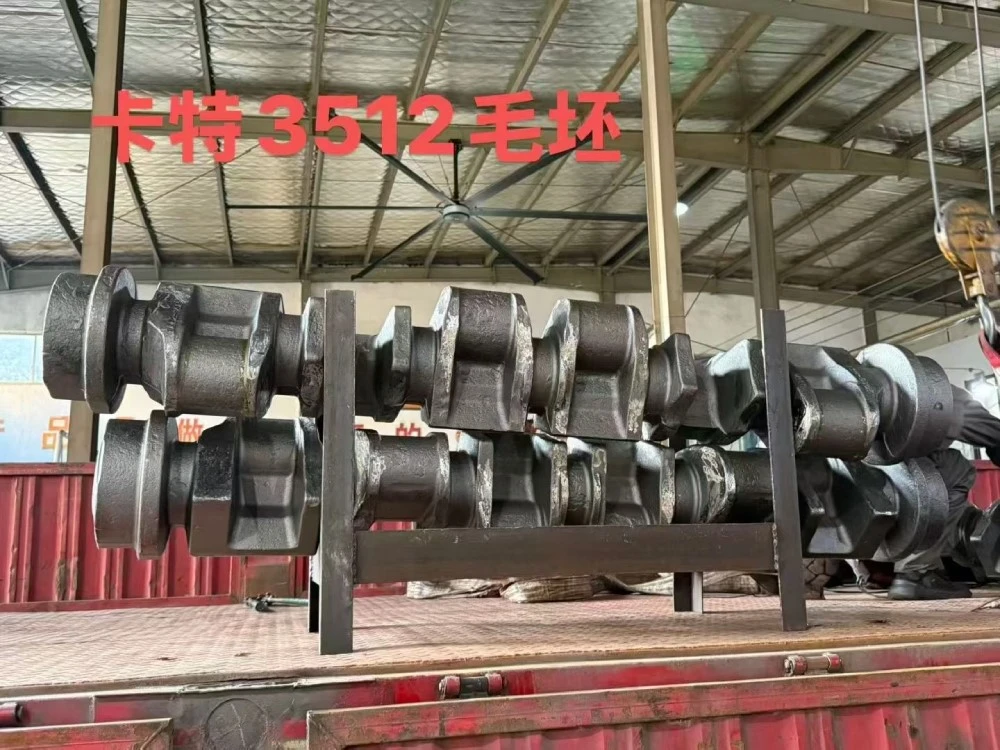

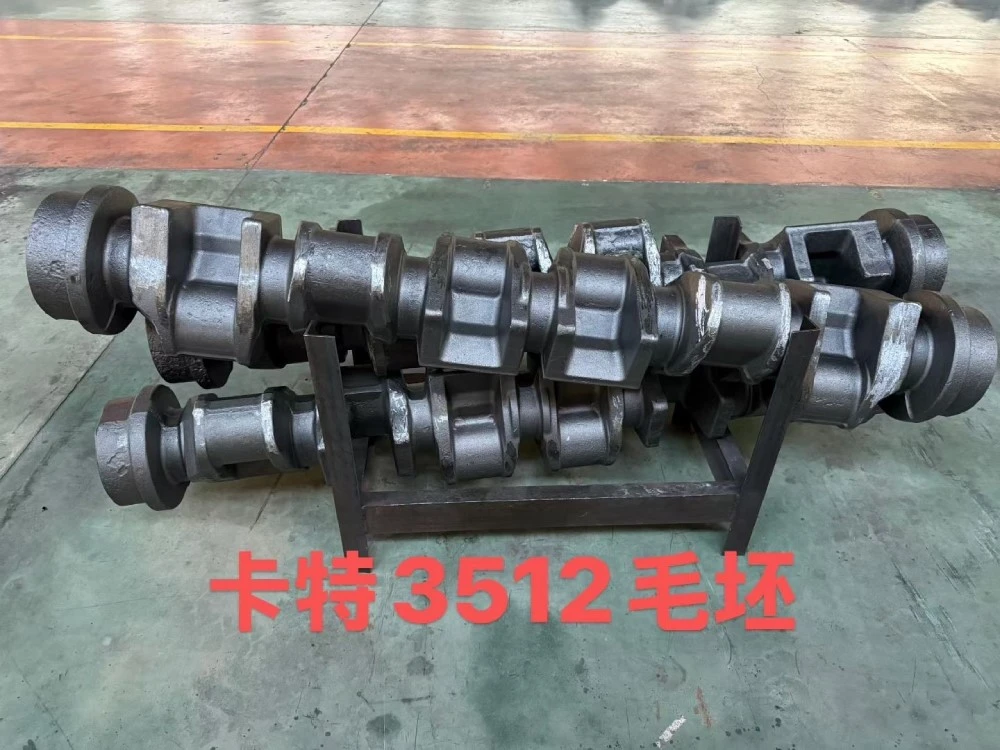

WAŁ KORBOWY KAT 3512
Część 1: Przyczyny pierwotne – trzy główne źródła niewyważenia wału korbowego
Wał korbowy nie jest masą idealnie symetryczną. Jej brak równowagi wynika przede wszystkim z następujących aspektów:
1. Konstrukcja i asymetria konstrukcyjna: Podstawową funkcją wału korbowego jest przekształcanie ruchu liniowego tłoków w obrót. Rozmieszczenie głównych czopów, czopów korbowych i środników jest z natury asymetryczne. Ta nieodłączna mimośród masy jest głównym czynnikiem, któremu należy przeciwdziałać za pomocą przeciwwag w fazie projektowania.
2. Mikroskopijna niejednorodność materiału i produkcji: Nawet przy makrowymiarach mieszczących się w specyfikacji mogą występować subtelne różnice w gęstości w odkuwce lub potencjalna porowatość/wtrącenia z odlewu. Podczas obróbki odchyłki wymiarowe na poziomie mikronów, błędy-okrągłości-, a nawet błędy kąta fazowego pomiędzy obrotami korby mogą zostać wzmocnione przy dużych prędkościach, co przekłada się na nierówny rozkład masy.
3. Zużycie i deformacja podczas pracy: Po długotrwałej pracy zużycie czopów wału korbowego może stać się nierówne lub może wystąpić niewielkie, trwałe wygięcie z powodu przeciążenia lub zmęczenia. Zmiany te zakłócają pierwotny stan wyważenia uzyskany fabrycznie, co prowadzi do zwiększonych wibracji w późniejszym okresie eksploatacji silnika.
Część 2: Koszt niewyważenia – od wibracji do katastrofalnej awarii
Niewyważony wał korbowy zachowuje się jak wirujący-wysunięty względem środka, szybko-obrotowy bączek, co ma konsekwencje ogólnoustrojowe:
· Zwiększone wibracje i hałas: Efekt najbardziej natychmiastowy, wpływający na komfort operatora i działanie wrażliwego sprzętu.
· Przyspieszone zużycie podzespołów: Nieprawidłowe wibracje uderzają w łożyska główne i korbowodowe oraz wpływają na cały układ przekładniowy i akcesoria silnika.
· Pęknięcie wywołane zmęczeniem: Utrzymujące się dodatkowe, zmienne naprężenia znacznie zmniejszają trwałość zmęczeniową wału korbowego, potencjalnie inicjując pęknięcia w słabych punktach materiału.
· Zmniejszona wydajność wyjściowa mocy: Energia jest marnowana na pokonywanie wewnętrznych wibracji.
Część 3: Nowoczesne rozwiązanie: Blokowanie równowagi u źródła – przypadek nowego wału korbowego cat 3512
Rozwiązanie problemu braku równowagi wymaga systematycznej kontroli od samego początku projektowania i produkcji. Korzystanie z wersji,-która wkrótce-zostanie-wydanawał korbowy kat. 3512 (128 6786) jako przykład Zhejiang Weilin Mechanical ilustruje swoją filozofię precyzyjnej produkcji:
1. Symulacja i-wyważanie wstępne na etapie projektowania: podczas projektowania 3D CAD oprogramowanie CAE służy do precyzyjnego obliczenia rozkładu masy wału korbowego i momentu bezwładności, optymalizując projekt przeciwwagi,-w celu zapobiegawczego przeciwdziałania asymetrii strukturalnej w modelu cyfrowym.
2. Pełna-precyzyjna kontrola procesu w produkcji:
· Kucie: wykorzystuje-precyzyjne kucie matrycowe, aby zapewnić pełny przepływ ziaren metalu i jednolity, gęsty materiał, tworząc podstawę materiału dla dobrej równowagi.
· Obróbka: wykorzystuje 5-osiowe centra obróbcze CNC, w których złożone kąty i powierzchnie są wykańczane w jednym ustawieniu, zapewniając względną dokładność pozycjonowania i spójność ciężaru między obrotami korby i czopami, osiągając precyzję na poziomie mikrona.
· Dedykowana linia wyważania dynamicznego: każdawał korbowy kat. 3512przed opuszczeniem linii przechodzi testy na-precyzyjnych wyważarkach dynamicznych. Komputer precyzyjnie oblicza wielkość i położenie kątowe każdego niewyważenia.
3. Proces precyzyjnej korekcji: postępując zgodnie z instrukcjami wyważarki, nasi inżynierowie stosują zaawansowane techniki korekcji, takie jak wiercenie lub wyważanie wspomagane laserem-w celu usunięcia lub dodania niewielkich ilości masy w określonych miejscach przeciwwagi. Proces ten trwa do momentu, gdy niewyważenie resztkowe będzie ściśle odpowiadać klasie jakości G2.5 lub wyższej. Norma ta, znacznie wykraczająca poza powszechne wymagania przemysłowe, została specjalnie opracowana z myślą o rygorystycznych wymaganiach dotyczących płynności dużych agregatów prądotwórczych i okrętowych silników pomocniczych.
Wniosek
Wyjątkowa równowaga nowoczesnego-wału korbowego o wysokiej wydajności, takiego jakwał korbowy kat. 3512nie jest przypadkowe; jest to nieunikniony wynik pełnego-procesu, systematycznych wysiłków inżynieryjnych obejmujących inżynierię materiałową, projektowanie cyfrowe, precyzyjną produkcję i weryfikację. Zbliżająca się premiera nowego produktu firmy Zhejiang Weilin Mechanical jest skoncentrowanym ucieleśnieniem tej filozofii, której celem jest zapewnienie jedwabiście-gładkiego rdzenia mocy i trwałej niezawodności silników CAT 3512 naszych klientów na całym świecie.
O firmie Zhejiang Weilin Mechanical Co., Ltd.
Zhejiang Weilin Mechanical Co., Ltd. to krajowe przedsiębiorstwo-technologiczne specjalizujące się w projektowaniu, produkcji i sprzedaży wysokowydajnych-wałów korbowych z kutej stali. Zależy nam na integracji najnowocześniejszych-technologii inżynieryjnych z precyzyjnymi procesami produkcyjnymi, aby zapewnić niezawodne rozwiązania w zakresie komponentów, które przekraczają oczekiwania światowych rynków części zamiennych do sprzętu ciężkiego, wytwarzania energii i napędów morskich.
